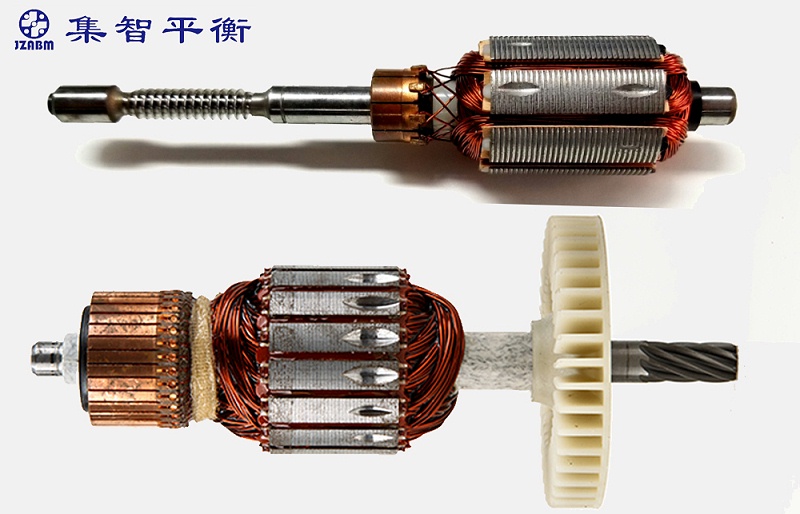

在機械領域中，轉子是一個常見的元件。當轉子旋轉時，如果轉子本身不平衡，將會導致機械振動、噪聲和磨損。因此，在機械設計和制造中，計算轉子的不平衡量是非常重要的。杭州集智小編將介紹如何根據轉子結構計算不平衡量。

轉子的結構可以被看做一個質量分布的集合。因此，計算轉子的不平衡量需要首先確定轉子的質心位置和質量分布。一般情況下，轉子的質心位置可以通過實驗測量獲得，而質量分布則需要根據轉子的幾何結構和材料密度計算獲得。

計算轉子的質心位置需要將轉子放置在平衡支撐上，在不加外力的情況下，觀察轉子的自由擺動狀態，通過擺動的角度和時間計算出轉子的質心位置。需要注意的是，轉子必須是完全自由的狀態，不受任何約束。

確定轉子的質量分布可以通過將轉子分成若干個小部分，對每個小部分的質量和質心位置進行計算。在計算過程中，需要考慮轉子材料的密度和幾何形狀，以及小部分之間的相對位置。

在得到轉子的質心位置和質量分布后，可以通過以下公式計算轉子的不平衡量：

     U = m(r - r0)

其中，U為轉子的不平衡量，

m為轉子的總質量，

r為轉子的質心位置，

r0為轉子的旋轉中心位置。

不平衡量U的單位為質量乘以長度，常用的單位是克毫米。

需要注意的是，如果轉子是對稱的，那么其不平衡量為零。否則不平衡量會導致機械的振動和噪聲，并可能影響機械的壽命和穩定性。在機械設計和制造中，計算轉子的不平衡量是非常重要的。通過根據轉子結構計算不平衡量，可以優化轉子的設計和制造過程，提高機械的性能和可靠性。
